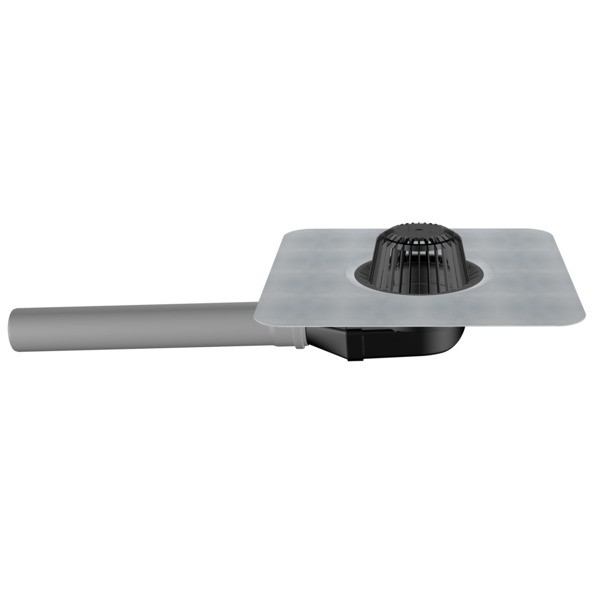

Dachablauf abgewinkelt DN75 mit Kunststoffmanschette nach Wahl

Flavent Pro Dachablauf abgewinkelt DN 75

Der abgewinkelte Flavent Pro Dachablauf senkrecht besticht durch herausragende Ablaufwerte dank einer patentierten, strömungsoptimierten Ablaufgeometrie. Die hohen Abflusswerte übertreffen die Anforderungen der Freispiegelentwässerung gemäß DIN EN 1253 weitläufig. Der Dachablauf ist mit PPO Klemm- und Schweißflansch, vorgefertigter Bitumenmanschette oder vorgefertigter Kunststoffmanschette nach Wahl lieferbar. Die Kunststoffmanschetten aus homogenen Bahnenmaterial ohne unterseitige Vlieskaschierung ermöglichen ein sichere und einfache Verschweißung mit der Flächenabdichtung. Der Laubfang und eine Rohrverlängerung sind ebenfalls im Lieferumfang enthalten. Für eine bessere Energieeffizienz kann optional ein vorgefräster Dämmkörper aus XPS mit WLG 036 mitbestellt werden. Zur Umrüstung als Notentwässerungseinheit steht optional ein Notüberlaufstutzen zur Verfügung. Alle Flavent Pro Entwässerungsprodukte sind TÜV Bauart geprüft und überwacht.

Produktbeschreibung

• Hervorragende Entwässerungsleistung zur normkonformen Attikaentwässerung
• Einfacher Einbau mit passgenauem Dämmkörper
• Hochwertige und hitzebeständige Materialien
• Sichere Montage mit vorgefertigten original Manschetten ohne unterseitige Vlieskaschierung
• TÜV Bauart geprüft und überwacht

Einsatzbereich:

• Freispiegelentwässerung gemäß DIN EN 1253 durch die Attika
• Notentwässerungseinheit in Kombination mit Flavent Pro Notüberlaufstutzen
• Für Flachdachabdichtungen mit Bitumen- oder Kunststoffdachbahnen

Verlegehinweis:

• Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
• Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten
• Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden
• Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen)
• Mindesteinbauhöhe von 160 mm beachten
