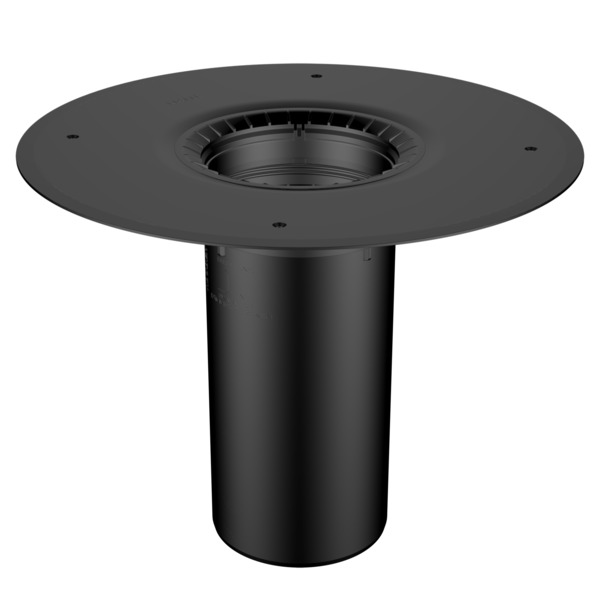

Aufstockelement für Dachablauf Klemm- + Schweißflansch

Flavent Pro Aufstockelement

Das Flavent Pro Aufstockelement als Oberteil des zweiteiligen Dachablaufs für Warmdachkonstruktionen senkrecht besticht durch herausragende Ablaufwerte dank einer patentierten, strömungsoptimierten Ablaufgeometrie. Die hohen Abflusswerte übertreffen die Anforderungen der Freispiegelentwässerung gemäß DIN EN 1253 weitläufig. Der Dachablauf ist mit PPO Klemm- und Schweißflansch, vorgefertigter Bitumenmanschette oder vorgefertigter Kunststoffmanschette nach Wahl lieferbar. Die Kunststoffmanschetten aus homogenen Bahnenmaterial ohne unterseitige Vlieskaschierung ermöglichen eine sichere und einfache Verschweißung mit der Flächenabdichtung. Dank der aufgeprägten Skalierung auf dem Aufstockrohr kann das Aufstockelement einfach der individuellen Dämmstoffhöhe angepasst werden. Es ist für alle Durchmesser universell einsetzbar und passt zu allen senkrechten Flavent Pro Dachabläufen. Mit dem Notüberlaufstutzen kann der zweiteilige Dachablauf auch zur Notentwässerungseinheit umgerüstet werden. Alle Flavent Pro Entwässerungsprodukte sind TÜV Bauart geprüft und überwacht.

Produktbeschreibung:

• Hervorragende Entwässerungsleistung
• Universell einsetzbar für alle Nennweiten
• Hochwertige und hitzebeständige Materialien
• Sichere Montage mit vorgefertigten original Manschetten ohne unterseitige Vlieskaschierung
• TÜV Bauart geprüft und überwacht

Einsatzbereich:

• Für Freispiegelentwässerung gem. DIN EN 1253 und als Notüberlauf mit optionalem Notüberlaufstutzen für innenliegende Flächen

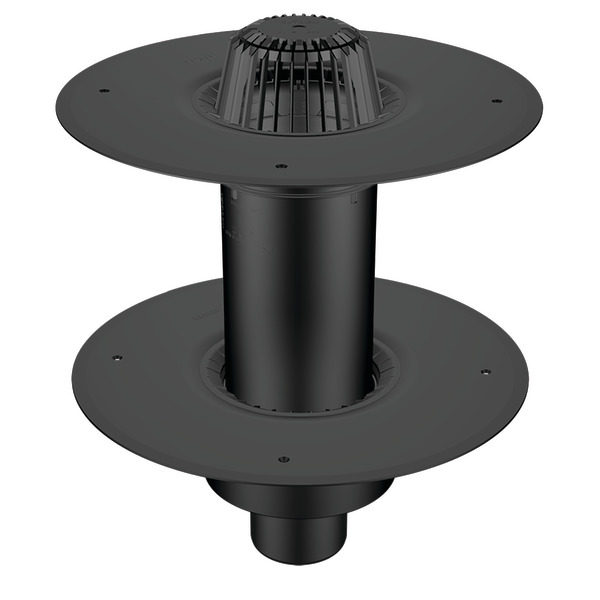

• Aufstockelement in Kombination mit Flavent Pro Dachablauf senkrecht als Unterteil als zweiteiliger Dachablauf für Warmdächer
• Für Flachdachabdichtungen mit Bitumen- oder Kunststoffdachbahnen

Verlegehinweis:

• Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen
• Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten
• Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden
• Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen)
• Für Dämmstoffstärken von 70 - 430 mm, optional verlängerbar mit Dämmpaket-Rohrverlängerung
