Dachablauf + Lüfteruntert. DN75 Klemm- + Schweißflansch

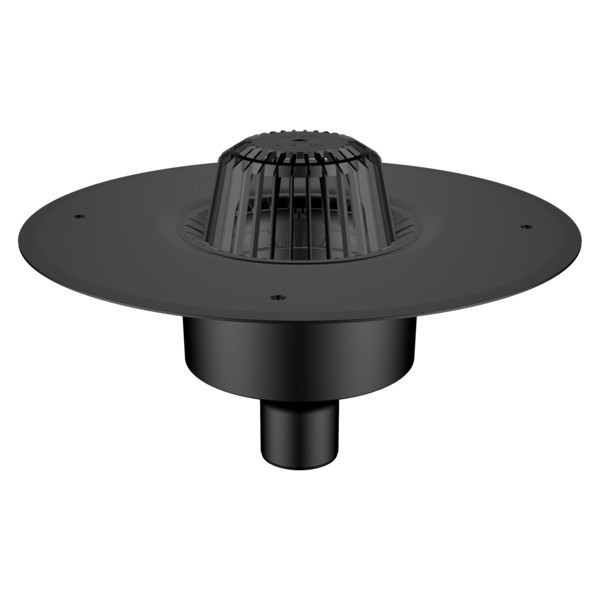

Flavent Pro wärmegedämmter Dachablauf + Lüfterunterteil DN 75

Der wärmegedämmte Flavent Pro Dachablauf senkrecht besticht durch herausragende Ablaufwerte dank einer patentierten, strömungsoptimierten Ablaufgeometrie. Die hohen Abflusswerte übertreffen die Anforderungen der Freispiegelentwässerung gemäß DIN EN 1253 weitläufig. Der Dachablauf ist mit PPO Klemm- und Schweißflansch oder mit vorgefertigter Bitumenmanschette lieferbar. Der Laubfang ist ebenfalls im Lieferumfang enthalten. Der Dachablauf kann sowohl als einteilige Lösung für Kaltdächer als auch als Unterteil für zweiteilige Abläufe in Kombination mit dem Flavent Pro Aufstockelement für Warmdächer eingesetzt werden. Optional kann der Dachablauf mit dem Flavent Pro Notüberlaufstutzen als Notentwässerungseinheit umgerüstet werden. Alle Flavent Pro Entwässerungsprodukte sind TÜV Bauart geprüft und überwacht.

Produktbeschreibung:

• Hervorragende Entwässerungsleistung
• Wärmegedämmt zur Kondensatvermeidung
• Hochwertige und hitzebeständige Materialien
• TÜV Bauart geprüft und überwacht
• Modular einsetzbar im ganzen Flavent Pro Programm

Einsatzbereich:

• Für Freispiegelentwässerung gem- DIN EN 1253 und als Notüberlauf mit optionalem Notüberlaufstutzen für innenliegende Flächen
• Als einteiliger Dachablauf für Kaltdächer oder als Unterteil für zweiteiligen Dachablauf für Warmdächer
• Auch als Unterteil für zweiteilige Lüfterelemente oder Dachdurchführungen

Verlegehinweis:

• Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontaler Kräfte zu befestigen
• Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten
• Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden
• Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen)
• Bauteilaußendurchmesser für Kernbohrung: 190 mm (ohne Wärmedämmhülse), 220 mm (mit Wärmedämmhülse). Durchmesser Kernbohrung: Empfehlung mind. Bauteilaußendurchmesser + 20 mm.
