MASC S10 Tisch- und Schneidesystem

MASC S10 Tisch- und Schneidesystem

Systemmaße: Tischhöhe: 870 mm, Tischbreite: 1050 mm, Gesamtlänge: 3775 mm

• dem Kundenwunsch entsprechend, kann die Bandblechzuführung von links oder rechts gewählt werden

• Anlage ist auch 1250 mm breit lieferbar

• Lieferung ab Werk

• S10-Anlage wird zerlegt angeliefert

• bitte bei Bestellung angeben, ob Bandzufuhr von links oder rechts

• Für Bandbreite bis 1 m oder 1,25 m

Bei dem MASC-S10 Tisch- und Schneidesystem kann der Kunde nach Bedarf die einzelnen Teile des Systems beziehen. Das System setzt sich aus folgenden Bausteinen zusammen:

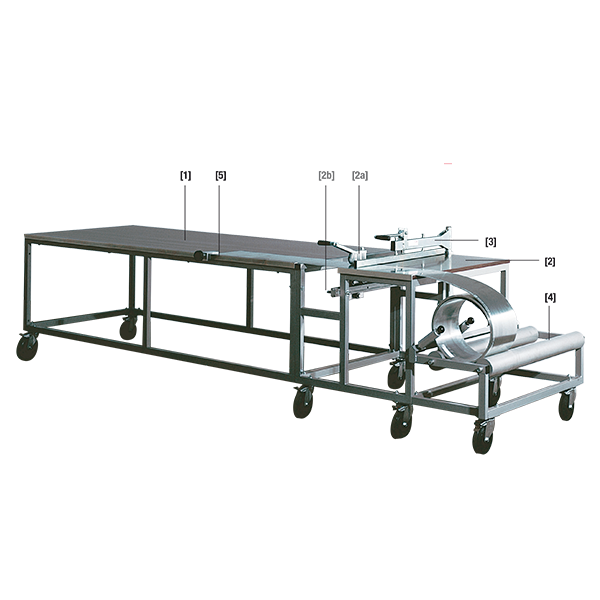

Komplettanlage MASC-S10 Tisch- und Schneidesystem

fahrbarer Arbeitstisch [1] 2500 mm, mit Winkelanschlagschiene [5], fahrbarer Schneidetisch [2] komplett, Abb. zeigt Abrollvorrichtung [4] und Niederhalter [3] (siehe Bild)

(1) Arbeitstisch – S10AT25

(Abb.: Anbaubeispiel für Schiene und Schere direkt am Tisch)

• 2500 mm lang
• mit lenk- und bremsbaren Rädern, somit mobil einsetzbar
• stabile Holzplatte mit Filmbeschichtung, garantiert gute Gleitfähigkeit der Bleche
• mehrere Tische können problemlos miteinander gekoppelt werden
• ca. 300 kg Tragkraft

(2) Schneidetisch – S10ST

• ohne Niederhalter und Abrollvorrichtung
• fahrbar mit 4 Lenkrollen
• ausgerüstet mit Arbeitsplatte und Winkelanschlagschiene 50 cm
• inkl. Rollenschere auf Laufschiene V2A/Alu
• auf Kundenwunsch Bandblechzuführung von rechts oder links
• auch mit Abrollvorrichtung und Niederhalter lieferbar

(2a) Rollenschere – S10RS

• Schnittleistung Zn/Alu 1,0 mm, Cu/Fe/V2A 0,8 mm
• Rollenmesser und Laufrollen haben Doppelkugellager und sind wartungsfrei
• Laufschiene und Rollenschere können an jeden beliebigen, vorhandenen Tisch angebaut werden
• Anbau links und rechts möglich

(2b) Laufschiene – S10LS zu Rollenschere

• Laufschiene aus Alu und V2A, 1250 mm lang

(3) Niederhalter – S10NH

• schwenkbar
• zum separaten Anbau
• Spanngriff rechts und links verwendbar

(4) Abrollvorrichtung – S10AV

• mit Bandführung zum separaten Anbau an einen vorhanden Tisch oder an S10 Schneidetisch
• mit 2 Lenkrollen ausgestattet
• ca. 200 kg Tragkraft

(5) Winkelanschlagschiene – S10WA25

• 2500 mm
• feuerverzinkt
• mit eingelegtem Maßband
• der Längenanschlag dient zur genauen Fixierung der gewünschten Blechlänge
• die Winkelanschlagschiene kann an jeden beliebigen, vorhandenen Tisch angebracht werden
• dient als Gegenhalter in Verbindung mit Rollenschere und Laufschiene

(6) Längenmesseinrichtung – S10LME

• passend zum Schneidetisch
