Windrispenband

Dünnes Blech und trotzdem dick

• Gleiche Tragfähigkeit wie bei herkömmlichen Windrispenbändern
• Erhebliche Gewichtsreduktion und dadurch große Vorteile bei der Handhabung auf dem Dach
• Produktionsbedingte seitliche Krümmung wie bei herkömmlichen Bändern entfallen
• Geringerer Biegewiderstand
• Bei höhreren Belastungen können mehrere Bänder nebeneinander eingebaut werden - in diesen Fällen werden die BNSP Spanngeräte empfohlen, um ein gleichmäßiges Spannen der Bänder zu ermöglichen

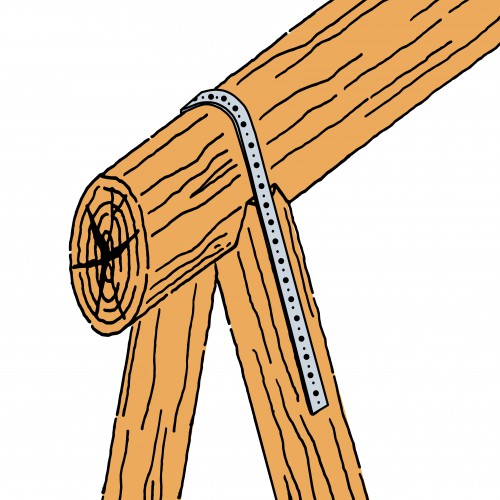

Die BAN Windrispenbänder werden in Aussteifungsverbänden von Dachkonstruktionen als Zugstäbe eingesetzt.

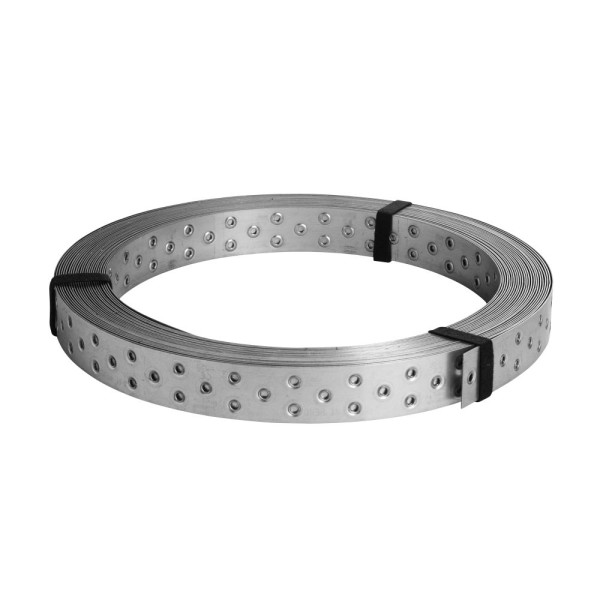

Das neue BAN094050 ist mit einer 0,9 mm Ausgangsdicke sehr leicht und lässt sich auch gut handhaben. Bei der Entwicklung hat man auf diesen neuartigen Lochtyp gesetzt, den sogenannten "Strong Holes". Diese Löcher werden nicht gestanzt, sondern durch Verdrängen des Materials hergestellt. Diese Produktionsmethode bewirkt, dass die Tragfähigkeit im Vergleich zu Bändern mit gestanzten Löchern nicht reduziert werden muss. Durch ein optimiertes Nageldesign hat Simpson Strong-Tie® erreicht, dass die höheren Nageltragfähigkeiten auch bei dünneren Blechen angewandt werden dürfen. Dieses wurde durch umfangreiche Tests nachgewiesen und ist in der ETA-04/0013 dokumentiert. Aus diesem Grund dürfen Blechanschlüsse mit CNA4.0xl Kammnägeln von Simpson Strong-Tie® bereits ab 1,0 mm Blechdicke wie dicke Bleche berechnet werden. Das BAN094050 Windrispenband wiederum ist zwar in seinem Kern nur 0,9 mm dick, weist jedoch durch die Verdrängung des Materials um die Nagellöcher herum in diesem Bereich eine Dicke von 1,2 mm auf, was die Löcher zu „Strong Holes“ macht. Damit ist, in Verbindung mit CNA4.0xl, auch das BAN094050 als dickes Blech einzustufen. Zur Verifizierung wurde dieses günstige Tragverhalten ebenfalls durch umfassende Versuche bestätigt.

Anwendbare Materialien

Auflager:

• Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

• Holz, Holzwerkstoffe

Anwendungsbereich

• Windrispenbänder könne vielseitig für Baukonstruktionen verwendet werden, dienen aber hauptsächlich zur Aussteifung von Dachkonstruktionen.

Befestigung

• Der Anschluss an das Holz erfolgt mit CNA4,0xl Kammnägeln oder CSA5,0xl Schrauben.
• Der Anschluss an das Simpson Strong-Tie® Windverbandsystem erfolgt mit Clips BF25M5 oder BF4060M5.
